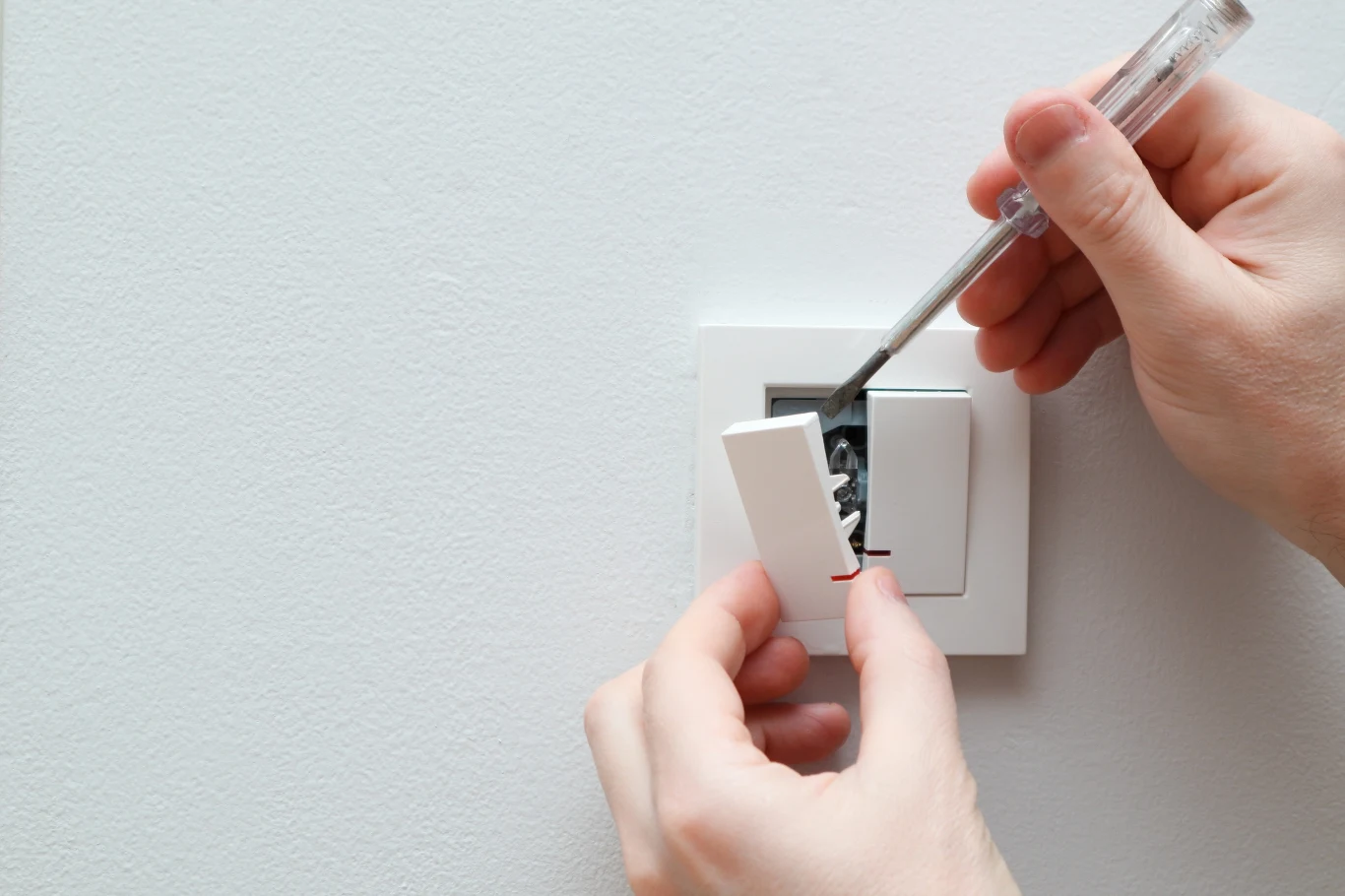

Jak podłączyć włącznik światła? Prosty schemat krok po kroku
Montaż włącznika światła może na pierwszy rzut oka wydawać się dość skomplikowany, ale z odpowiednim przygotowaniem, jest to zadanie, które można wykonać samodzielnie i bez wzywania elektryka. Przystępując do tego zadania, kluczowe jest zgromadzenie odpowiednich narzędzi oraz podstawowej wiedzy na temat funkcjonowania instalacji elektrycznej w domu. Wyjaśniamy, jak podłączyć włącznik światła.
Spis treści:
- Podłączanie włącznika światła do puszki: zasady bezpieczeństwa
- Jak podłączyć pojedynczy włącznik światła?
- Jak podłączyć podwójny włącznik światła?
Podłączanie włącznika światła do puszki: zasady bezpieczeństwa
Przed przystąpieniem do montażu włącznika światła, kluczowe jest zapewnienie bezpieczeństwa zarówno swojego, jak i otoczenia. Należy zacząć od dokładnego odłączenia zasilania w skrzynce z bezpiecznikami, co ochroni przed przypadkowym porażeniem prądem. Zalecane jest także sprawdzenie obwodu za pomocą miernika napięcia, aby upewnić się, że prąd został faktycznie odcięty. Ważne jest również, by prace przeprowadzać w dobrze oświetlonym pomieszczeniu, wolnym od potencjalnych rozproszeń - np. obecności dzieci lub zwierząt.
Co więcej, przed rozpoczęciem montażu, warto dokładnie zapoznać się z instrukcją instalacji włącznika dostarczoną przez producenta. Znajomość schematu podłączenia kabli jest niezbędna, aby prawidłowo zainstalować włącznik, unikając błędów, które mogą prowadzić do awarii lub niebezpiecznych sytuacji. Jeżeli w trakcie zapoznawania się z instrukcją montażu włącznika mamy jakiekolwiek wątpliwości lub brak nam wystarczającej wiedzy lub doświadczenia - należy zlecić wykonanie prac zawodowemu elektrykowi.
Przeczytaj też: Jak podłączyć gniazdko elektryczne? To zależy od gniazdka
Jak podłączyć pojedynczy włącznik światła?
Podłączenie pojedynczego włącznika światła rozpoczyna się od zapewnienia bezpieczeństwa i odpowiedniego przygotowania miejsca pracy. Najpierw należy upewnić się, że prąd w obwodzie, w którym będziemy pracować, jest wyłączony. Następnie, za pomocą miernika napięcia, warto jeszcze raz potwierdzić brak prądu w przewodach w puszcze. Po upewnieniu się, że prąd został odcięty, można przystąpić do przygotowania narzędzi potrzebnych do pracy, takich jak śrubokręt i ściągacz izolacji.
Następnym krokiem jest przygotowanie samego włącznika oraz przewodów w puszce elektrycznej. Po zdjęciu osłony włącznika powinno się sprawdzić, jak są oznaczone poszczególne miejsca na przewody. W typowym pojedynczym włączniku znajdziemy dwa wtyki - jeden dla przewodu fazowego z prądem (zwykle oznaczone jako L), a drugi dla przewodu prowadzącego do źródła światła. Przewód neutralny (niebieski) i ochronny (żółto-zielony) zazwyczaj nie są podłączane bezpośrednio do włącznika, ale łączone ze swoimi odpowiednikami za pomocą złączek wewnątrz puszki.
Powinny tu znaleźć się dwa połączenia wykonane za pomocą złączek, jedno przewodów neutralnych, a drugie ochronnych. Przed montażem przewodów do włącznika należy zdjąć około 0,5-1 cm izolacji z końców kabli, korzystając z noża lub ściągacza.
Ostatni etap to montaż włącznika w puszce elektrycznej. Po przewleczeniu i podłączeniu obu przewodów fazowych do włącznika należy umieścić go w puszcze i przykręcić za pomocą dostarczonych przez producenta śrub. Przed dokręceniem śrub warto jeszcze sprawdzić, czy włącznik jest równo zamontowany — najlepiej zrobić to za pomocą poziomicy. Po zmontowaniu włącznika należy założyć na niego zewnętrzną ramkę, gumę przytrzymującą oraz klawisz, co zabezpiecza elementy wewnętrzne i zapewnia estetyczny wygląd. Na koniec, po zainstalowaniu wszystkich komponentów, warto ponownie włączyć prąd i sprawdzić, czy włącznik światła działa poprawnie.
Przeczytaj też: Słabe Wi-Fi w ogrodzie. Jak zwiększyć zasięg internetu?
Jak podłączyć podwójny włącznik światła?
Proces podłączenia włącznika podwójnego jest bardzo podobny. Montaż również rozpoczynamy od dokładnego przygotowania i zabezpieczenia miejsca pracy. Pierwszym i kluczowym krokiem jest wyłączenie prądu w całym domu lub w odpowiedniej części. To zapewni bezpieczeństwo podczas wykonywanych czynności. Jest to szczególnie istotne, gdy w puszce elektrycznej mamy do czynienia z większą ilością kabli. Po wyłączeniu zasilania należy użyć miernika napięcia, aby potwierdzić brak prądu w przewodach. Następnie, przewody w puszce trzeba odpowiednio przygotować: zidentyfikować przewód zasilający (często oznaczony strzałką lub literą L) oraz dwa przewody fazowe, które będą odpowiedzialne za zasilanie dwóch niezależnych źródeł światła. Również tutaj przewód neutralny (niebieski) oraz ochronny (zielono żółty) powinien być połączony ze swoim odpowiednikiem za pomocą złączek wewnątrz puszki, a nie bezpośrednio na włączniku.
W następnym etapie podłączamy przewód zasilający oraz przewody fazowe do włącznika. W przypadku podwójnego włącznika każdy z przewodów fazowych odpowiada za oddzielne źródło światła. Przewód zasilający (fazowy ogólny) należy podłączyć do centralnego zacisku we włączniku, zwykle oznaczonego na obudowie. Dwa pozostałe przewody fazowe podłącza się do zacisków, które są przeznaczone do sterowania poszczególnymi lampami. Przed podłączeniem przewodów ważne jest, aby dokładnie sprawdzić oznaczenia na włączniku i upewnić się, że każdy przewód jest podłączony do odpowiedniego zacisku.
Ostatni krok to montaż włącznika w puszcze i jego przytwierdzenie za pomocą śrub. Należy upewnić się, że wszystkie połączenia są solidne i bezpieczne. Po zakończeniu montażu można przywrócić zasilanie i sprawdzić działanie włącznika, testując obie funkcje - czyli włączanie i wyłączanie każdej z żarówek niezależnie. W razie potrzeby, jeśli wystąpią problemy z niewłaściwym działaniem włącznika (np. przyciski działają na odwrót), należy ponownie wyłączyć prąd i skorygować podłączenie.
