Fototest routera FRITZ!Box Fon WLAN

Program instalacyjny oprogramowania dla systemów Windows nie odbiega od standardów. Czytelnie zaprojektowane okna dialogowe pomogą nie tylko w instalacji niezbędnego software-u, ale również w okablowaniu instalowanego urządzenia. Pierwsze okienko to jak zwykle wybórjęzyka.

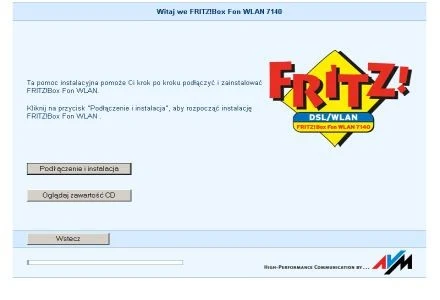

Instalator pozwala nam na szybkie zainstalowanie programów lub przeglądanie zawartości płyty. Użytkownicy, którzy nie mają choćby śladowego doświadczenia w instalowaniu tego typu sprzętu, nie powinni mieć problemów z jego konfiguracją.

Zawartość płyty - producent dołączył do zestawu oprogramowania podręcznik dogłębnie tłumaczący każdą funkcję Fritz!Box-a. Zapoznanie się z nią odsłoni tajniki użytkowania sprzętu, a także podstawowe zagadnienia sieci domowej. W dalszej części testu dowiemy się jakie programy zawarte są na płycie.

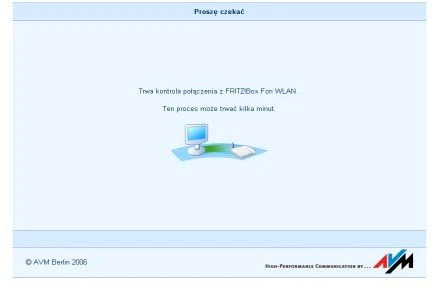

Podłączony kabelkiem RJ-45 router może automatycznie nawiązać połączenie z systemem, możliwe jest również zastosowanie połączenia bezprzewodowego. Urządzenie skonfigurowane jest tak, by automatycznie przyznawać połączenie komputerom podłączonym przez kabel, co ciekawe testowany sprzęt wypadł w teście serwera DHCP, odpowiedzialnego za nadmienioną usługę, znacznie lepiej niż konkurencyjny produkt proponowany przez TP SA.

Kolejnym krokiem jest podłączenie telefonów oraz faksów do naszego urządzenia, czynność ta jest niezwykle prosta ze względu na czytelne oznaczenia portów na tylnym panelu routera.

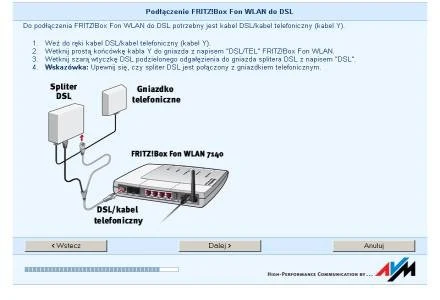

Czytelny obrazek w kolejnym okienku instalatora wyjaśnia jak połączyć naszą maszynę do gniazd telefonicznych z wykorzystaniem charakterystycznego "rozwidlonego" kabelka, niestety dostępne na rynku splitery-dsl znacznie różnią się od przedstawionego tutaj, co utrudni łączenie przewodów mniej doświadczonym nabywcom.

Mamy również możliwość skopiowania podręcznika na twardy dysk - ułatwi to późniejsze zaznajamianie z funkcjami i możliwościami sprzętu. A także jest niezbędnym kompendium w rozwiązywaniu potencjalnych problemów.

Interface www użytkownika

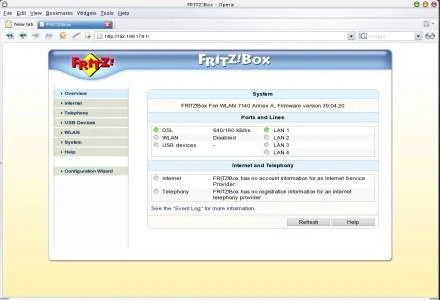

Tak wygląda interface www testowanego modelu przedstawiony w popularnej przeglądarce Opera. Przyjaźnie zaprojektowany i miły dla oka, wbrew swojej prostocie obsługo pozwala na wiele modyfikacji standardowych ustawień, nieznajomość podstaw sieci nie uniemożliwi poprawnego skonfigurowania połączenia z internetem.

Ustawienie różnych trybów połączenia z internetem zadowoli użytkowników usługi neostrada tp "na godziny". Zabezpieczenie zapory sieciowej, która uniemożliwi przesył informacji nie podlegających enkapsulacji PPPoE (w Polsce PPPoA), jest ustawienie blokady transmisji danych np. przeznaczonych do drukarki.

Ciekawym rozwiązaniem jest możliwość logowania przychodzących nieodebranych połączeń telefonicznych.Możliwe jest również sporządzenie własnej książki telefonicznej i zapisanie jej w pamięci urządzenia.

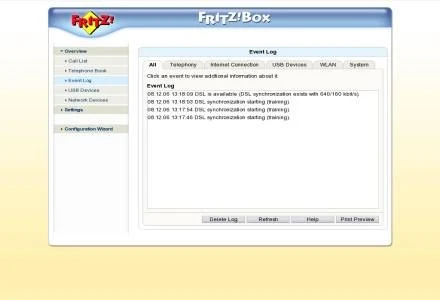

Log systemowy - standardowa i przydatna funkcja śledzi i informuje użytkownika o mających miejsce wydarzeniach związanych z pracą maszyny, dowiemy się z niej np. o nawiązaniu połączenia z naszym dostawcą internetu (ISP) lub o odrzuceniu połączenia z niechcianą kartą WLAN.

Zakładki pomocy wyjaśnią nam np. nazewnictwo urządzeń oraz portów w naszym urządzeniu.

Uaktualnienie firmware-u czyli systemu operacyjnego naszego routera również uproszczono do granic możliwości. Mimo swojej prostoty należy zachować ostrożność w przeciwnym razie możemy trwale uszkodzić nasz sprzęt.

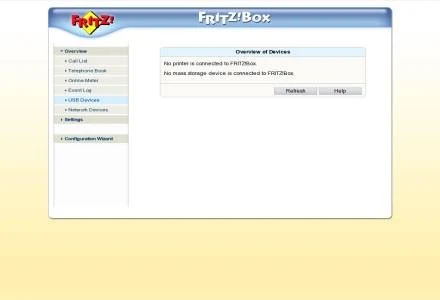

Ciekawą i użyteczną funkcją Fritz!Box-a jest możliwość podłączenia do niego drukarki lub pamięci masowej (np. pen drive-a) korzystających z portu USB, przekształci to nasz router w mini serwer drukarki pozwalając na korzystanie z niej komputerom w naszej sieci LAN, albo udostępni zawartość klucza USB bez konieczności przełączania go pomiędzy komputerami.

Drukarka popularnej firmy zastosowana w teście nie sprawiła większych problemów w czasie konfiguracji i już po chwili możliwe było korzystanie z niej z kilku stanowisk.

Nieodłączną rzeczą w każdym przyjaznym użytkownikowi urządzeniu jest Wizard - program pomagający w podstawowej konfiguracji urządzenia podpowiada oraz przyśpiesza proces.

Samo urządzenie

Opakowanie testowanego zestawu Fritz!Box Fon WLAN 7140 - wyraźnie przedstawia zalety urządzenia; zastosowanie protokołu 803.11g++ pozwalającego na transfery bezprzewodowe z maksymalną prędkością 125MBs, zastosowanie zabezpieczeń połączenia radiowego WPA2, urządzenie wspiera również mniej bezpieczny WEP, a także technologię stick & surf ułatwiającą konfigurację urządzeń bezprzewodowych.

Na odwrocie pudełka przedstawiono tylny panel routera oraz zaprezentowano w zarysie możliwości jego adaptacji.

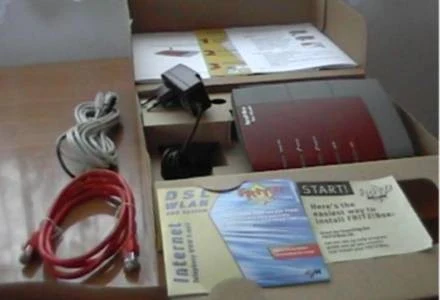

Dostarczony zestaw niczym nie ustępuje propozycją konkurencji, jak w większości przypadków brak w nim splitera sygnału, co może stanowić utrudnienie mniej zorientowanym użytkownikom, jeżeli nabywca nie posiada już takich urządzeń np. od swojego dostawcy internetu w ich zakupie jest skazany na siebie.

Producent dołączył podstawową instrukcję w języku polskim, jest również dołączona płyta z oprogramowaniem, która zawiera wybór wersji polskiej. Poza tym w skład zestawu wchodzi komplet kabli - telefoniczny i ethernetowi, a także kompaktowy zasilacz.

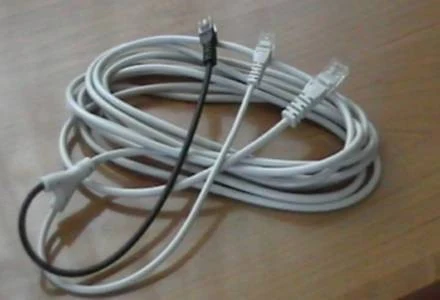

Uwagę może przyciągać kabelek telefoniczny zakończony z jednej strony wtyczką RJ-45 a z drugiej rozwidlający się na dwie wtyczki RJ-11. Ich zastosowanie i montaż omówiony jest w czasie instalacji oprogramowania w systemie Windows

Dołączona do zestawu standardowa "skrętka" kategorii 5 (bez cross-a) pozwoli na połączenia ethernetwe z maksymalną prędkością 100mbs. Szkoda że dołączono tylko jeden biorąc pod uwagę ich niski koszt. Użytkownik chcąc połączyć więcej niż jeden komputer za pośrednictwem przewodu musi dokupić odpowiedni kabel na własną rękę.

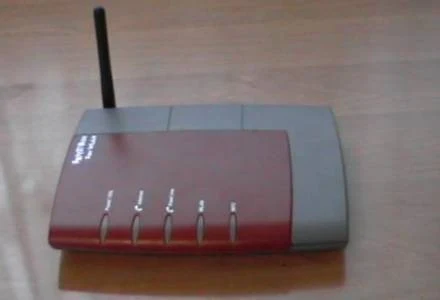

Główny bohater naszego testu Fritz!Box Fon WLAN posiada wbudowany modem ADSL router sieci LAN i WLAN, a także cztero portowy swith. Kompaktowy i przyjemny wygląd obudowy nie daje jednak poczucia jej solidności, gdyż nawet przy niewielkim nacisku na górną płytę trzeszczy.

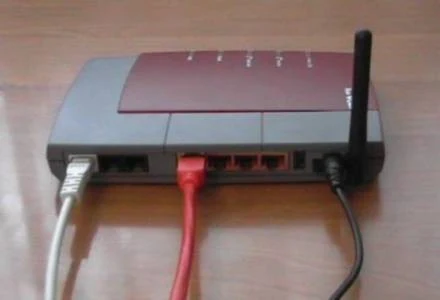

Ciekawym elementem jest tylni panel testowanego routera - zastosowano w nim wtyczki RJ-45 jako portu WAN, czyli tego, którym dostarczane jest połączenie internetowe. Większość dostępnego na rynku sprzęty tego typu posiada wtyczkę RJ-11 jako wejście modemu, przykrą niespodzianką jest fakt, iż nie da się odkręcić anteny, co uniemożliwia rozszerzenie obszaru w jakim będzie dostępna nasza sieć bezprzewodowa, niemniej jednak producent deklaruje obecność dodatkowej wewnętrznej anteny.

Instalacja podstawowego okablowania jest prosta i intuicyjna. Adres i dostęp do internetu jest konfigurowany automatycznie przez zastosowany w routerze serwer DHCP, dzięki niemu użytkownik nie musi martwić się o przypisanie swoim komputerom odpowiednich adresów IP, test zastosowanego serwera dowiódł jego wyższość nad produktem proponowanym przez TP SA.

Po dołączeniu zasilania urządzenie automatycznie zacznie proces włączania swojego systemu, natomiast po podłączeniu kabelka ADSL modem błyskawicznie podejmie próbę synchronizacji połączenia. Test prędkości w/w procesów wykazał iż Fritz!Box nie jest demonem prędkości lecz jednak wypada dużo lepiej od tej klasy urządzenia proponowanego przez TP SA.

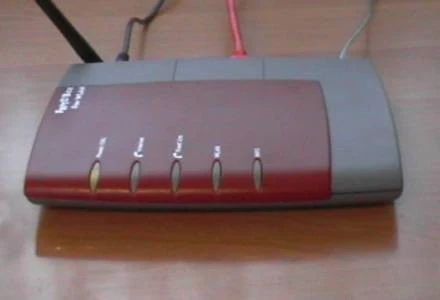

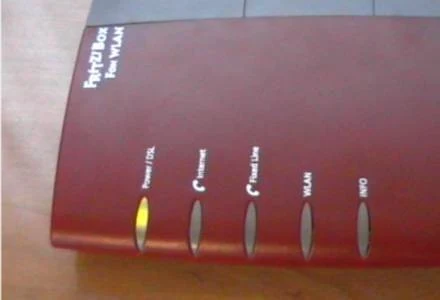

Duże i czytelne diody pozwalają na szybką diagnozę sprzętu, ich dokładne działanie przedstawione jest w instrukcji użytkownika, mamy również możliwość konfigurowania diody oznaczonej nazwą INFO według własnych upodobań.

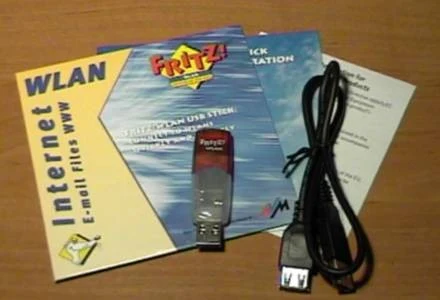

Znakomitym uzupełnieniem zestawu jest karta WLAN w postaci klucza USB, należąca do tej samej linii produktów, co testowany router. Proponowana karta jest z stu procentach kompatybilna z funkcjami Fritz!Box-a, jak również dobrze współpracuje z innymi urządzeniami AP.

W zestawie nie może zabraknąć płyty ze sterownikami dla różnych odmian Windowsa, jej użycie w przypadku systemu Windows XP SP2 jest zbędne dzięki zastosowanej technologii stick & surf. Niemniej jednak brak na niej śladów sterowników dla systemów GNU/Linux, a także Mac OS X.

W zestawie pojawia się także standardowy kabel "przedłużacz" USB, który pozwoli na umiejscowienie w sprzętu dogodniejszym miejscu, co czasami bywa niezbędne dla dobrej jakości połączenia bezprzewodowego.

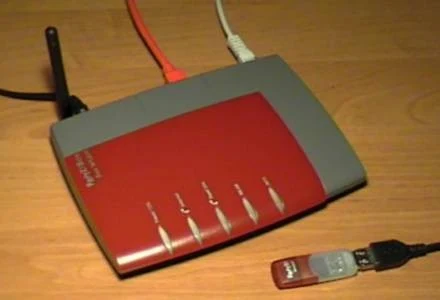

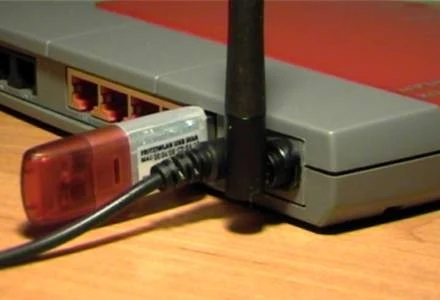

Niewątpliwie jednym z największych atutów technologii stick & surf zastosowanej w obu urządzeniach jest prostota konfiguracji bezpiecznego połączenia bezprzewodowego. Cały proces wymaga jedynie umieszczenia naszego stickera WLAN w porcie USB routera, po czym po upływie kilkunastu sekund umieszczeniu go w porcie komputera, który ma być hostem w naszej sieci, system Windows XP SP2 automatycznie odnajdzie i skonfiguruje nasze urządzenie i łącze.

Router wspiera również stickery WLAN inne niż Fritz! (nie wspierające technologii Stick & surf), jednak by urządzenie mogło zaakceptować podpięty adapter należy skorzystać z przycisku WLAN znajdującego się pomiędzy portem USB a wtykiem zasilania - jego umiejscowienie pozostawia wiele do życzenia.

Zestaw proponowany przez firmę AVM na pewno zadowoli domowego entuzjastę internetu ceniącego sobie wygodę i funkcjonalność, jego praca cechuje się stabilnością i nie nastręcza dziwnych problemów występujących w niektórych podobnych urządzeniach, bardziej zaawansowanych użytkowników może zmartwić brak Ipsec-a albo obsługi VPN coraz popularniejszych w tego typu urządzeniach.

Dziękujemy firmie AVM za dostarczenie sprzętu do testów.

Roman Bugaj
