Mac z lat 90. miał odwrotnie zamontowany ważny element

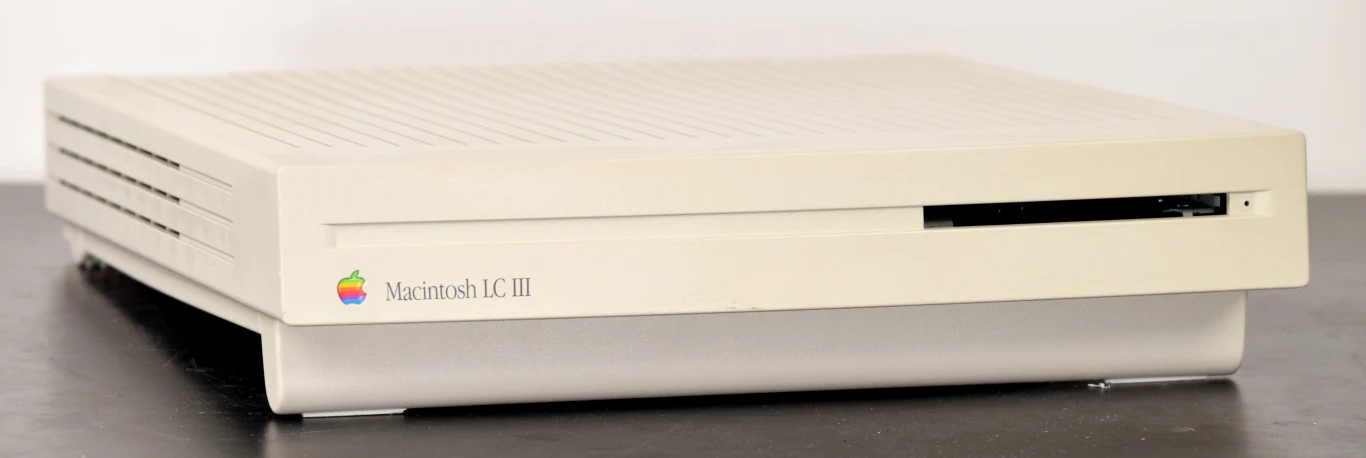

Czy możliwe jest, że banalnie prosty błąd mógł przejść niezauważony w jednym z najbardziej kultowych komputerów lat 90.? Okazuje się, że tak. W przypadku modelu Apple Macintosh LC III drobny błąd produkcyjny sprawił, że kondensator został zainstalowany w sposób, który przy próbie naprawy może prowadzić do poważnych awarii. Jak do tego doszło?
W latach 90. komputery Macintosh LC III były popularnym wyborem dla biur i użytkowników domowych. Jednak, jak ujawniono na forum entuzjastów retro sprzętu 68kMLA, jeden z kondensatorów na płycie głównejtych modeli – oznaczony jako C22 – został zainstalowany odwrotnie. Powodem była błędna grafika na samej płycie głównej, która wskazywała nieprawidłową biegunowość. Kondensator miał odbierać napięcie -5V na swojej dodatniej nóżce, co jest sprzeczne z jego konstrukcją.
Doug Brown, pasjonat i ekspert od retro komputerów, potwierdził to na swoim blogu. Wskazał, że problem ten można porównać do "błędu kopiuj-wklej" podczas programowania – prosty, ale znaczący błąd, który wymknął się spod kontroli. Co ciekawe, wcześniejsze modele LC i LC II oraz późniejszy LC 475 nie miały tego problemu, dotyczył on więc tylko tej konkretnej serii.
Dlaczego problem pozostał niezauważony?
Mimo że błąd istniał przez lata, to nie był powszechnie znany z kilku powodów. Po pierwsze, napięcie -5V było używane głównie do zasilania portów szeregowych lub określonych kart rozszerzeń, więc usterka kondensatora z reguły nie wpływała na działanie komputera. Po drugie, fabryczny kondensator miał wystarczająco wysokie napięcie znamionowe (16V), aby wytrzymać przez pewien czas bycie zainstalowanym odwrotnie.
Dopiero osoby próbujące odnowić te komputery i wymieniać kondensatory na nowe zaczęły zauważać problem. Współczesne kondensatory m.in. tantalowe, są bardziej wrażliwe na odwrotne napięcie, co prowadziło często do ich awarii, a nawet eksplozji.
Jak uniknąć katastrofy przy renowacji?
Doug Brown i inni entuzjaści apelują, aby ignorować oznaczenia na płytach głównych tych modeli i instalować kondensator C22 zgodnie z poprawną biegunowością elektryczną. W przeciwnym razie można doświadczyć, no cóż, dość nieprzyjemnych efektów.
Dla tych, którzy chcą dokładnie zrozumieć, co się stało, dostępne są szczegółowe schematy odtworzone przez społeczność 68kMLA. Dzięki nim możliwe jest przywrócenie do sprawności nawet najbardziej zniszczonych płyt głównych.
